Chroma 19036系列 电气安规分析仪

Chroma 19036为绕线元件电气安规扫描分析仪 结合了耐压测试 (AC/DC)、绝缘电阻测量 (IR)、 直流电阻测量 (DCR) 与脉冲测试( IWT) 于一台单 机,拥有耐压测试最高AC 5kV/DC 6kV、绝缘 电阻测量最高DC 5kV、四线式直流电阻测量范 围2mΩ~2MΩ与脉冲测试最高DC 6kV,且拥有 10通道可执行一次多个待测物的扫描测试,搭配 外接通道扫描盒最多可达到40通道的多组扫描测 试,能节省测试时间及人力成本,并大幅提升生 产效率。

19036可针对马达、变压器、电感等绕线元件产 品进行安规测试,让绕线元件的生产制造商及使 用者在产品检验时,能更有效率地为产品质量把关。 线圈会发生绝缘不良通常是因为初始设计不良、 加工制程不良或是绝缘材料劣化等导致线圈发 生圈与圈之间的层间短路、线圈与磁芯的绝缘不 良或是线圈与接脚短路。在产品制造的测试项目 中加入脉冲测试可对产品进行多种缺陷的分析测 量,进而提升绕线元件产品的生产质量。 脉冲测试拥有面积比较、面积差比较、颤动量侦 测、二次微分、波峰差比、谐振面积比与频率差 比的判定,可针对线圈的层间绝缘不良、质量不 良及感量差异进行有效的检测与分析。

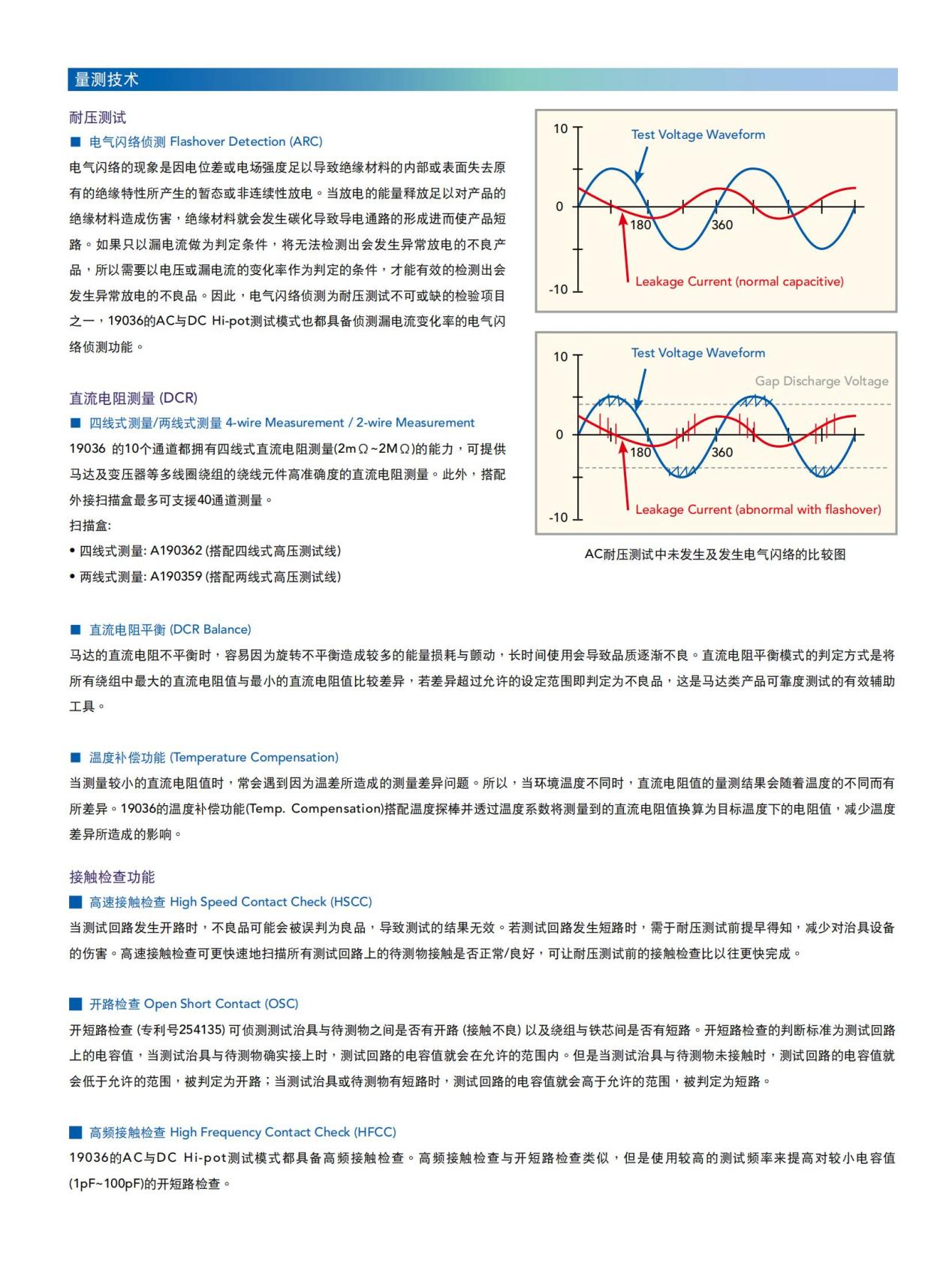

19036具备四线式直流电阻测量技术,每通道含 有Drive与Sense的接口,单机可提供10通道的 四线式直流电阻测量;直流电阻测量也具备温度 补偿功能,可配合温度探棒对待测物或环境温度 进行测量后,进行温度补偿的阻值计算。 19036拥有高速接触检查 (HSCC) 及开路检查 (OSC) 的功能,在执行测试前快速地为每个通道 检查待测物的接触/连接是否良好以及待测物是 否有开路或短路的问题,可解决因待测物接触不 良而导致测试失败或无效测试的问题。

19036的耐压测试具有500VA的输出功率设计, 符合IEC/UL对输出功率的要求 (如马达的安规测 试标准UL1004-1、GB14711),可输出及测量电 流AC最大120mA (<4kV)/DC最大20mA,满足 漏电流较大或大型设备的电气安规测试需求。



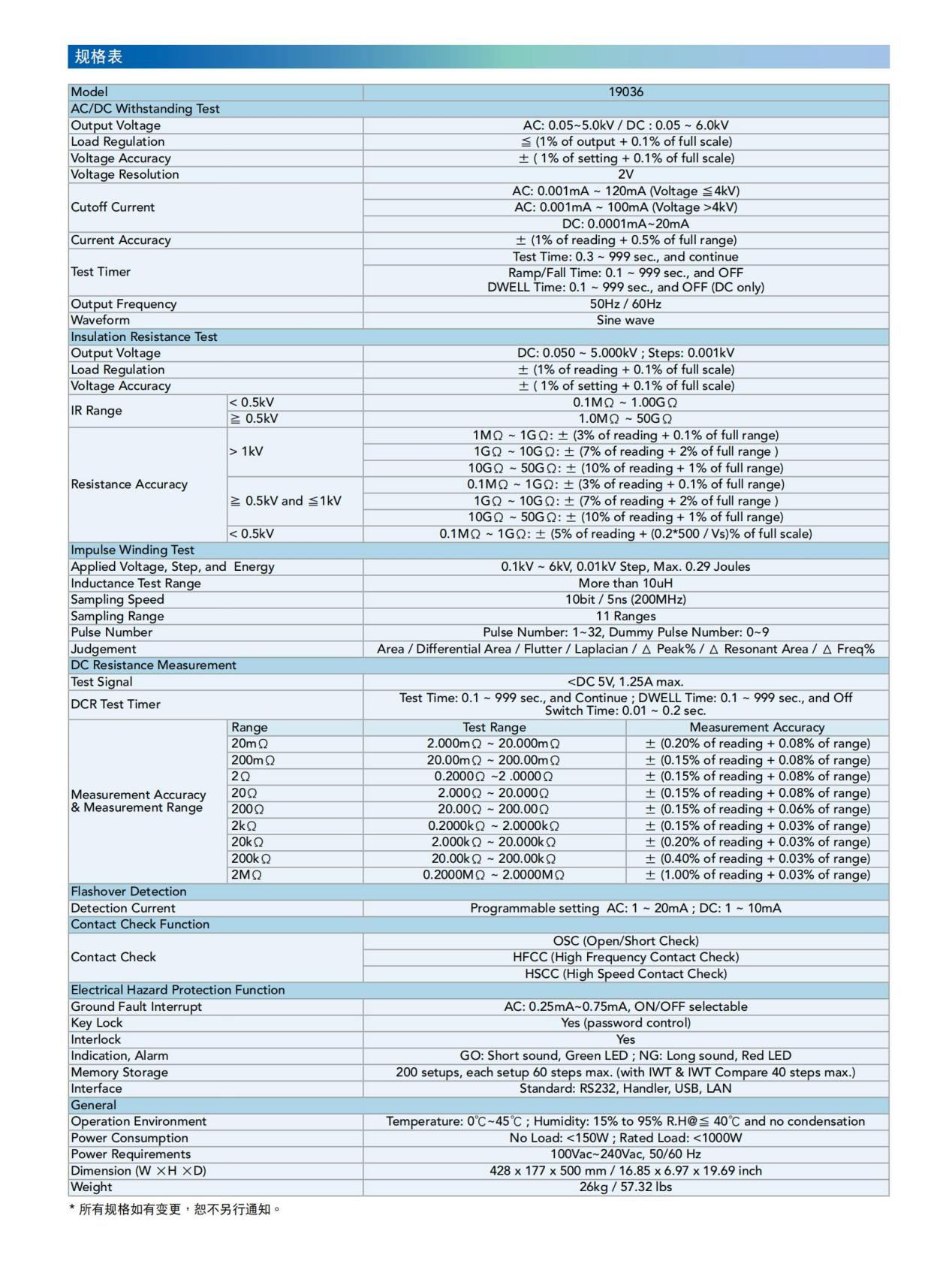

特点

■五合一安规扫描分析仪 (交流耐压、直流 耐压、绝缘电阻、直流电阻、脉冲测试)

■耐压测试 (Hi-pot)- 交流最大AC 5kV / 直流最大DC 6kV- 高频接触检查 (HFCC)

■绝缘电阻测量 (IR)- 最大 5kV

■直流电阻测量 (DCR)- 直流电阻平衡功能 (DCR Balance)

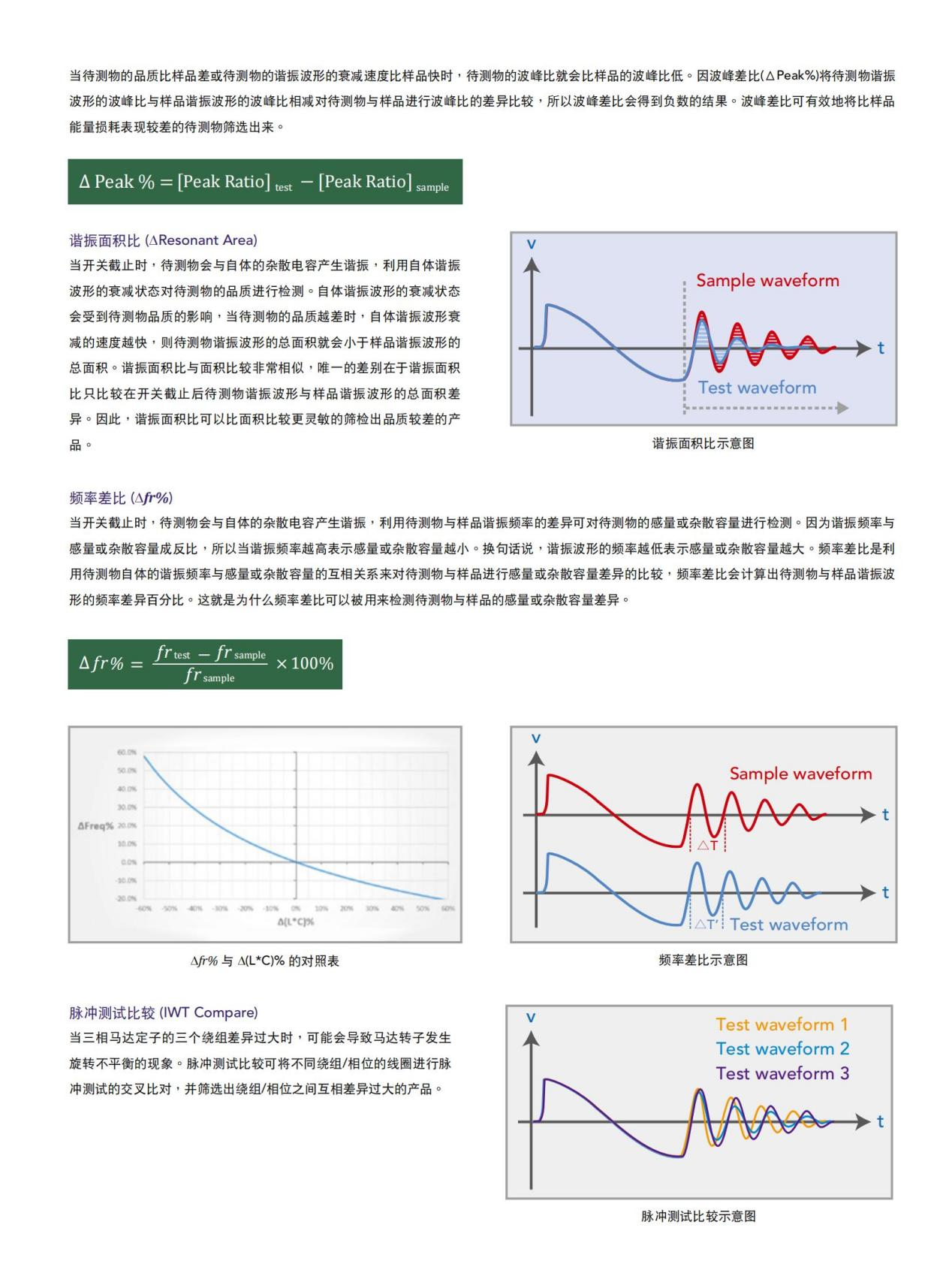

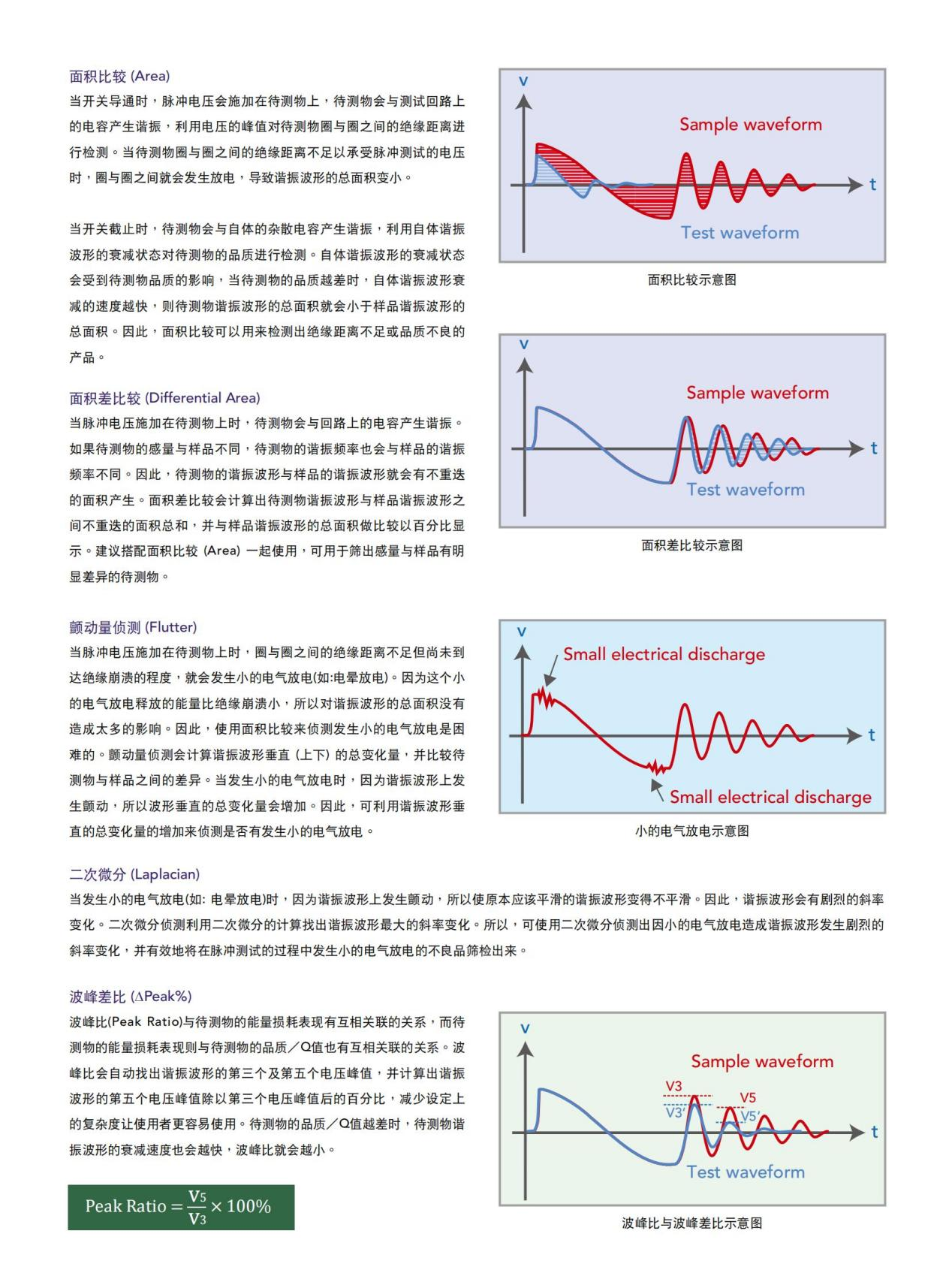

■脉冲测试 (IWT)- 波形取样率 (200MHz)- 崩溃电压分析模式的2种判定 ·面积比较 (Area) ·二次微分 (Laplacian)- 测试模式的7种判定 ·面积比较 (Area) ·面积差比较 (Differential Area) ·颤动量侦测 (Flutter) ·二次微分 (Laplacian) ·波峰差比 (Peak%) ·谐振面积比 (Resonant Area) ·频率差比 ( fr%)

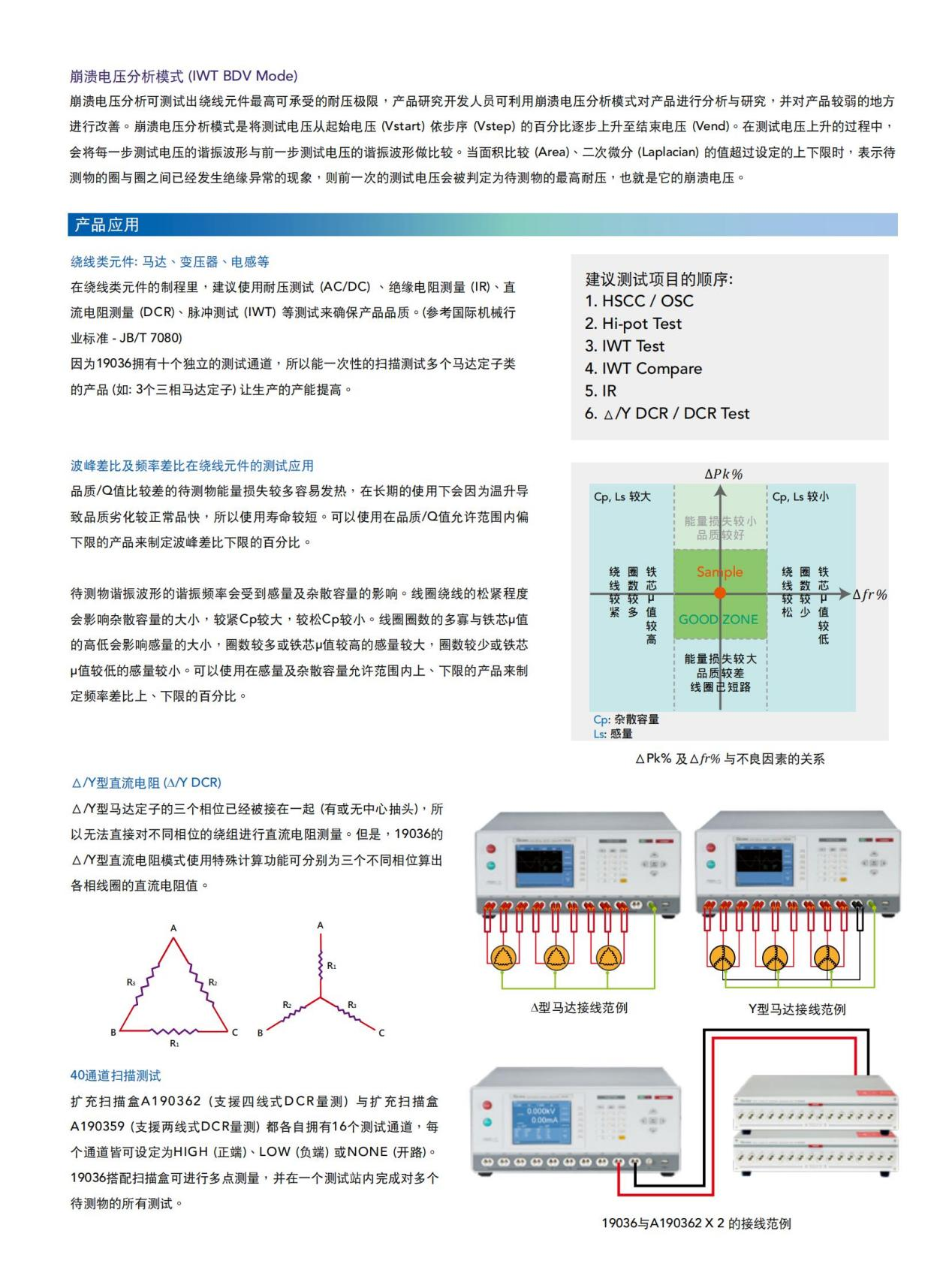

■Δ/Y型直流电阻 (/Y DCR)

■脉冲测试比较 (IWT CMP)

■高速接触检查 (HSCC)

■开路检查 (OSC)

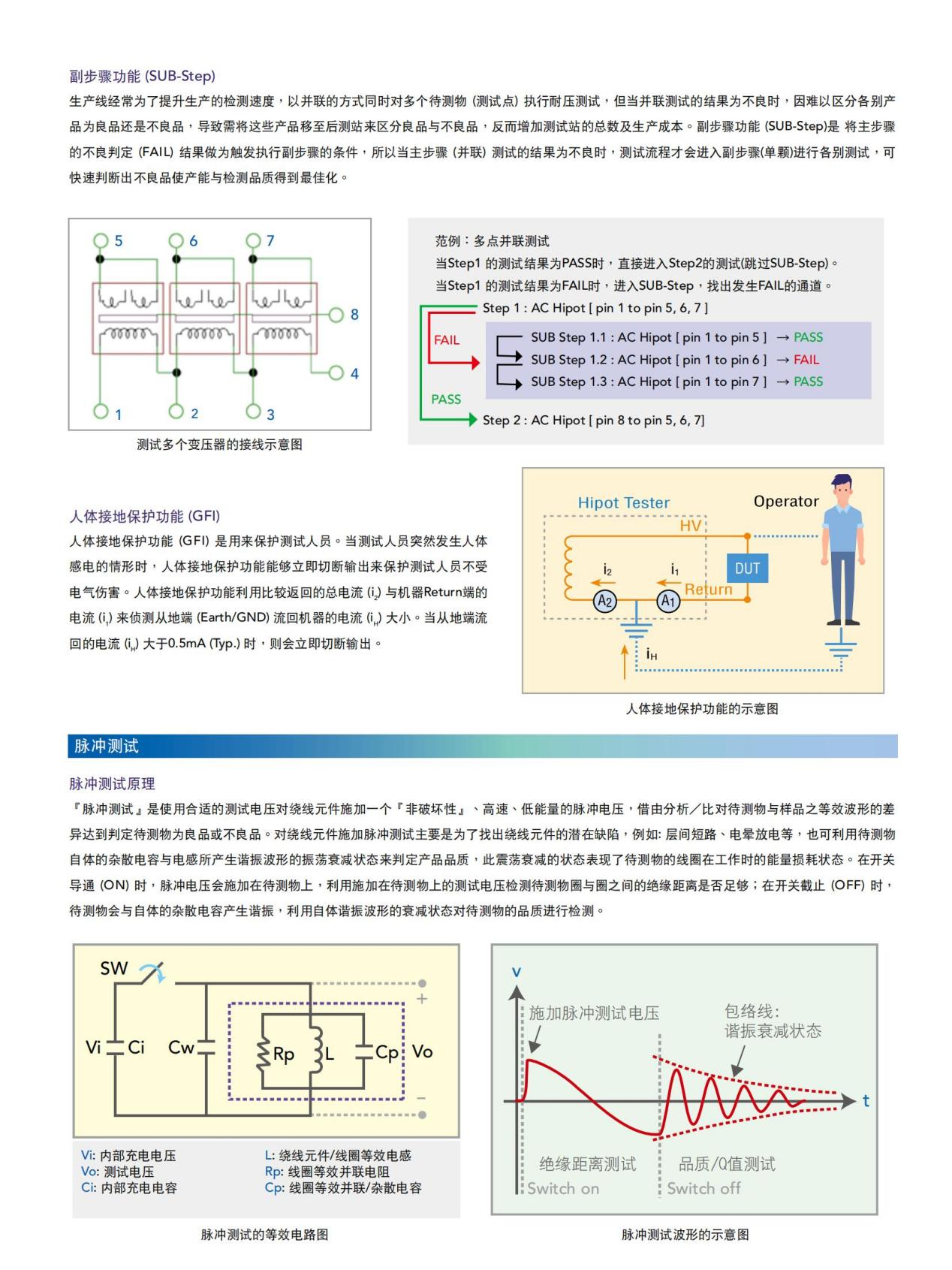

■支援3302/3252感量、Q值量测 (选购)- 电感 (Lx)- 电感平衡 (Lx Balance) ■人体接地保护功能 (GFI)

■支援最多40通道扫描测试

■USB资料储存及画面撷取功能

■标准LAN、USB、RS232界面

■操作界面( 英文、繁中、简中)
