致新 ZX8590系列高频精密阻抗分析仪

ZX8590系列高频精密阻抗分析仪：使用自动平衡电桥技术及四端对开尔文测试端、测量频率范围涵盖20Hz~25MHz，最小分辨率1mHz，基本测量精度可达0.05%。

ZX8590同时具有阻抗分析仪的绘图功能和LCR表测量功能，其高精度、宽频率范围可以满足元件与材料大部分低压参数的测量要求，可广泛应用于诸如电感器、电容器、电阻器、传声器、谐振器、液晶显示器、变容二极管、变压器等进行阻抗性能的研究分析及生产线QC检验。

订购信息

●ZX8590-5M：20Hz-5MHz阻抗分析仪+LCR表

●ZX8590-10M：20Hz-10MHz阻抗分析仪+LCR表

●ZX8590-15M：20Hz-15MHz阻抗分析仪+LCR表

●ZX8590-20M：20Hz-20MHz阻抗分析仪+LCR表

●ZX8590-25M：20Hz-25MHz阻抗分析仪+LCR表

性能特点

●自动平衡技术电桥，高频阻抗测量准确度高

●4端对开尔文测试端，宽阻抗测量范围准确度高

●提供内部直流偏压-5V～+5V

●可选配内部±40V偏置电压源

●简体中文、英文操作语言

●分档测量、列表扫描、绘图扫描、开路、短路、负载校正等等功能

●配备电导率σ·介电常数ε的运算功能

●进行测试数据、测试条件保存（U盘或内部）

●绘图扫描图像直接拷屏到U盘功能

●加强的测试端保护功能

●USB、GPIB、RS232、LAN等上位机连接接口

自动平衡电桥技术

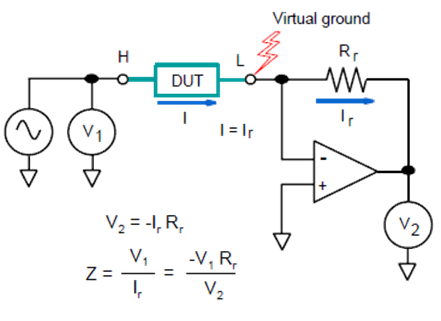

以往低端简化的运放阻抗测量电路如下图：

以上电路在实际运作时，随着频率的升高，虚地点会越来越不理想，导致流过被测件DUT的电流信号不能全部进入IV转换标准电阻Rr，所以会造成测量误差越来越大。

而ZX8590使用的自动平衡电桥测试原理，把上图简易的测量运放改进成：Lpot检零电路，0度90度数字检相及调制解调电路，Lcur高频驱动电路等等组成的矢量负反馈网络。从而保证了测量电路的虚地端更接近理想。下面2图是简易运放阻抗测量电路以及自动平衡电桥阻抗测量电路Lcur（虚地点）的波形实测对比：

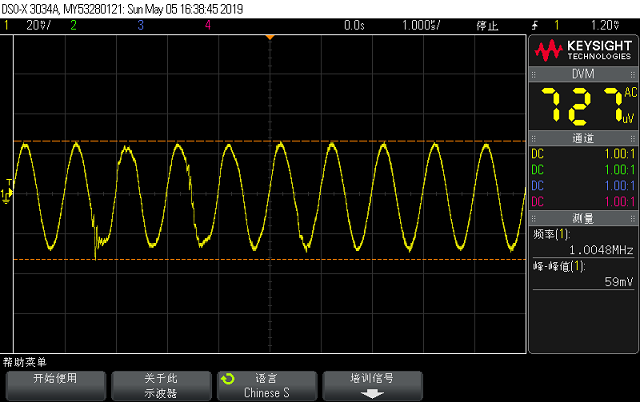

使用简易运放阻抗测量电路1MHz测量6.8nF Lcur（虚地点）实测波形如下：

使用自动平衡电桥阻抗测量电路1MHz测量6.8nF Lcur（虚地点）实测波形如下：

以上可见，使用简易运放阻抗测量电路虚地端电压峰峰值高达59mV，而使用自动平衡电桥原理的虚地端电压峰峰值仅为2mV，所以：使用自动平衡电桥的虚地性能远远好于使用一个简易运放做测量的电路。

主要测量页面

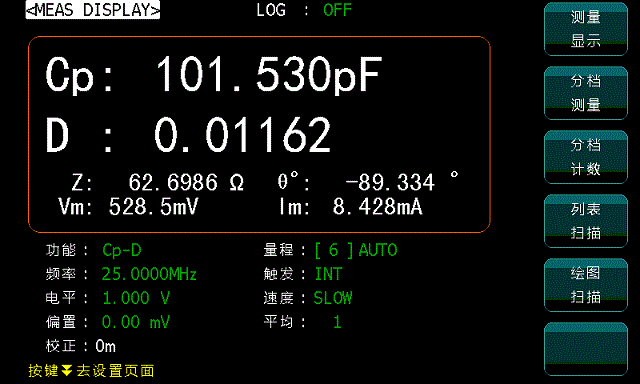

测量显示：

规格参数

测量参数		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P、σ、ε
测量电平		0.005-5Vrms(<=1MHz) 0.005-1Vrms(>1MHz)
基本准确度		0.05%, 具体见公司相关企业标准
测量速度		快速:100次/秒、中速20次/ 秒、慢速6次/秒
显示范围	\|Z\|,R,X	0.01 mΩ～99.9999MΩ
	\|Y\|，G， B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-999.999%～999.999%
内部直流偏置电压		-5V～+5V
内部偏置选件		可选配±100mA、±40V偏置电压源
量程方式		自动、保持
触发方式		内部、手动、自动、外部、总线
校准功能		开路/短路、扫频清零、点频清零
等效电路		串联、并联
比较器		十档分选，BIN0～BIN9、NG、AUX
		PASS、HI、LOW(PASS/FAILLED显示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（选件）
温度湿度		0℃～40℃，相对湿度≤75%
电源要求		100～120 Vac或198～242 Vac
		46～64 Hz，功率大于75 VA
体积(WxHxD)		400mmx132mmx410mm
重量（净重）		8.5Kg
